電動V型調節球閥

質量穩定
價格合理
交貨快捷

泰通閥門為您提供全套工程閥門解決方案
銷售：021-6810 3333 6139 0811
傳真：021-5168 6322
地址：上海南匯空港工業區金聞路1288號

詳細介紹

產品特點
傳統的球閥，無論是浮動式或固定式，球體與閥座始終接觸，開關扭矩大，密封面容易損傷，軌道球輪著啟閉時，球體先偏轉-δ角，然后轉動，開關全過程中球體與閥座脫離，故閥座不會被擦傷，并且啟閉扭矩小。

主要零件材料

零件名稱	材料
閥體	WCB	ZG1Cr5Mo	18-8CrNi	182CrNiMo
閥蓋	WCB	ZG1Cr5Mo	18-8CrNi	182CrNiMo
閥桿	2Cr13	38CrMoA1	1Cr18Ni9Ti	1Cr18NiMo2aTi
球體	WCB+HCr	1Cr5Mo	18-8CrNi	182CrNiMo
閥座	PTFE/13Cr/CrNi SS+STELLITE
螺柱	B7/35CrMoA		1Cr17Ni2
螺母	2H/45		2Cr13
填料	PTFE/增強柔性石墨

主要連接尺寸及重量

PN1.6MPa

公稱通經		50	65	80	100	125	150	200	250	300	400	500
L		124	145	165	194	210	229	243	297	338	520	600
H		102	114	127	152	184	219	273	360	395	470	580
手動	H1	107	125	152	178	300	330	398	495	580	670	840
	E	-	-	-	-	-	-	116	116	171	257	257
	F	-	-	-	-	-	-	350	350	400	400	400
	W	230	40	400	650	1050	1050	600	600	800	800	800
	Wt(Kg	12	16	22	35	58	74	205	322	460	864	1600
電動	H2	-	-	-	-	-	554	600	652	760	830	940
電動	L1	-	-	-	-	-	235	235	235	259	400	410
氣動	H3	274	379	389	479	552	736	736	926	1059	1393	1583
氣動	L2	270	405	405	576	576	776	776	776	1060	1360	1360

PN2.5MPa

公稱通經		50	65	80	100	125	150	200	250	300	400	500
L		124	145	165	194	210	229	243	297	338	520	600
H		102	114	127	152	184	219	273	360	395	470	580
手動	H1	107	125	152	178	300	330	398	495	580	670	840
	E	-	-	-	-	-	-	116	116	171	257	257
	F	-	-	-	-	-	-	350	350	400	400	400
	W	230	40	400	650	1050	1050	600	600	800	800	800
	Wt(Kg	15	24	30	55	87	118	255	370	533	1030	2100
電動	H2	-	-	-	-	-	235	235	400	400	410	420
電動	L1	-	-	-	-	-	235	235	235	259	400	410
氣動	H3	340	379	452	479	646	666	814	1002	1059	1205	1295
氣動	L2	405	405	574	576	756	756	1060	1060	1060	1360	2840

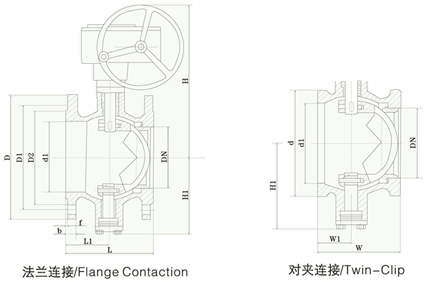

產品尺寸

溫馨提示：“電動V型調節球閥”所有文字、數據、圖片均只適用于參考。
如需與實物相吻合的性能參數、結構尺寸參數等詳情請來電來函索取。
