ZJHM-ZJHP系列精小型氣動薄膜（單座、雙座、套筒）調節閥

質量穩定
價格合理
交貨快捷

泰通閥門為您提供全套工程閥門解決方案
銷售：021-6810 3333 6139 0811
傳真：021-5168 6322
地址：上海南匯空港工業區金聞路1288號

詳細介紹

產品用途
ZJHM-ZJHP系列精小型氣動薄膜調節閥采用導向結構，配用多彈簧招執機構。具有結構緊湊、重量輕、動作靈敏、閥容量大、流量特性精確、拆裝方便等優點。廣泛應用于精確控制氣體、液體、蒸汽等介質的工藝參數如壓力、流量、溫度、液位保持在給定值。特別適用于壓差較大，允許泄漏也較大且不是很清潔的介質場合。

本系列產品有標準型、波紋管密封型、夾套保溫型等多種品種。產品公稱壓力等級有PN16、40、64；閥體口徑范圍DN25～400。適用流體溫度有-250℃～+560℃范圍內多種檔次。泄漏量標準為Ⅲ級和Ⅳ級。流量特性為線性或百分比。多種多樣的品種規格可供選擇。

結構特點

閥體、閥蓋：HT200、ZG230—450、ZG1Cr18Ni9Ti
閥芯、閥座：1Cr18Ni9Ti、司鈦萊合金堆焊
填　　　料：聚四氟乙烯、柔性石墨、不銹鋼波紋管
墊　　　片：橡膠石棉板、1Cr18Ni9Ti、石棉纏繞墊片
膜　　　蓋：A3
波紋膜片：丁腈橡膠夾增強滌綸織物
彈　　　簧：60Si2Mn
閥桿、推桿：2Cr13、1Cr18Ni9Ti
襯　　　套：2Cr13
軟密封閥芯：增強聚四氟乙烯

技術參數

公稱通徑DN（mm）		25	32	40	50	65	80	100	125	150	200	250	300	400
額定流量系數Kv	單座	8	12	20	32	50	80	120	200	280	450	700	1100
	雙座	10	16	25	40	63	100	160	250	400	630	1000	1600	2700
額定行程L（mm）		16		25		40			60			100
膜片有效面積Ae（cm2）		280		400		600			1000			1600
公稱壓力PN（MPa）		1.6、4.0、6.4
固有流量特性		直線、等百分比
固有可調比R		50：1
信號范圍Pr（KPa）		20～200、40～200、20～60、60～100、80～240
氣源壓力Ps（MPa）		0.14～0.4
允許泄漏量		Ⅳ級（單座）、Ⅲ級（雙座）
工作溫度t（℃）	常溫型	-20～200、-40～250、-60～250
	散熱型	-40～450、-60～450
	高溫型	450～650
	低溫型	-60～00、00～-200、-200～-250

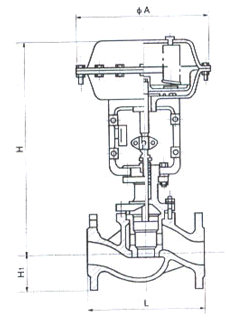

產品尺寸

溫馨提示：“ZJHM-ZJHP系列精小型氣動薄膜（單座、雙座、套筒）調節閥”所有文字、數據、圖片均只適用于參考。
如需與實物相吻合的性能參數、結構尺寸參數等詳情請來電來函索取。
