RVCX(Z45X)暗桿軟密封閘閥

質量穩定
價格合理
交貨快捷

泰通閥門為您提供全套工程閥門解決方案
銷售：021-6810 3333 6139 0811
傳真：021-5168 6322
地址：上海南匯空港工業區金聞路1288號

詳細介紹

產品概述
暗桿彈性座封閘閥，零用閥門整體包膠產生變形補償作用達到良好的密封效果，克服了一般閘閥密封不良、漏水和生銹的現象，更有效的節約安裝空間。可廣泛用于自來水、污水、建筑、石油、化工、食品、醫藥、輕紡、電力、船舶、治金、能源系統等流體管線上作為調節和截流裝置使用。

主要技術參數
公稱壓力：1.0～2.5MPa
工作溫度：0～80℃
法蘭標準：GB/T 17241.6 GB9113
公稱通經：50～600mm
適用介質：水、油、氣等
試驗標準：GB13927 AP1598

主要零部件材料

名稱	材料
閥體	灰鑄鐵、球墨鑄鐵、鑄鋼
閘板	球墨鑄鐵外覆三元乙丙或丁腈橡膠
內 六角螺栓	碳化處理
密封圈	丁腈橡膠
閥蓋	灰鑄鐵、球墨鑄鐵、鑄鋼
閥桿	不銹鋼
“O” 形密封圈	丁腈橡膠
止推軸承	錫青銅
螺栓	不銹鋼
壓蓋	球墨鑄鐵、鑄鋼
防塵罩	丁腈橡膠
手輪（傳動帽）	鑄鐵

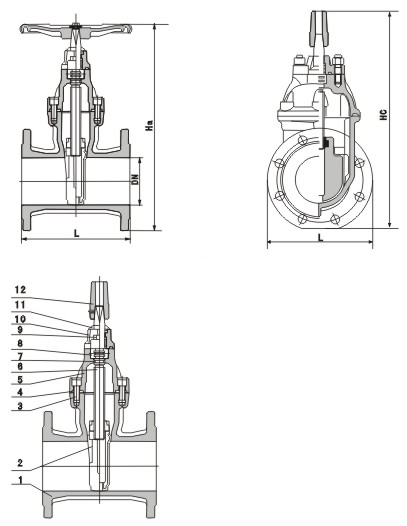

主要外形連接尺寸

DN	50	65	80	100	125	150	200	250	300	350	400	450	500	600
L	178	190	203	229	254	267	292	330	356	381	406	432	457	508
HA	313	332	372	424	497	562	680	837	948	1010	1220	1280	1480	1665
HC	355	375	415	476	540	600	720	875	990	1050	1245	1310	1560	1750
